矿用锚杆

锚杆分为螺纹锚杆和左旋锚杆,在边坡、岩土深基坑等地表工程及隧道、采场等地下硐室施工中采用的一种加固支护方式。具有成本低、支护效果好、操作简便、使用灵活、占用施工净空少等优

在线咨询 全国热线
13359207812
产品介绍

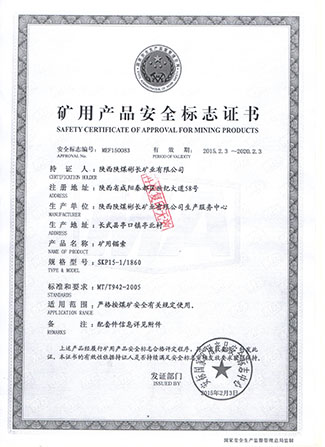

矿用锚杆(图1)


锚杆一般适用于矿山巷道、桥梁隧道、轨道护坡等的加强支护,一般锚杆孔是利用锚杆钻机来钻孔,然后放上适当的锚固剂(树脂药卷),然后利用锚杆钻机等工具将锚杆钻进锚杆孔对锚固剂进行搅拌锚固,然后再利用锚杆钻机等工具对其进行螺母安装;锚杆全螺纹全长等强度,比同规格锚杆的承载能力提高40%;扩大了锚杆使用范围,可实现端锚、加长锚和全锚;操作简便,价格低等优点,广泛用于煤矿、铁路、水电等工程各类巷道支护。

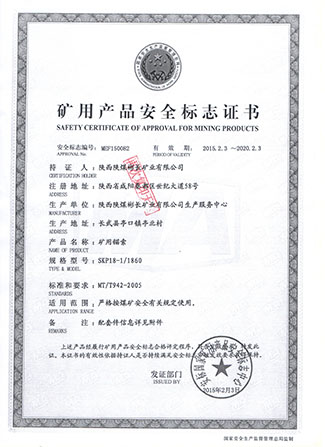

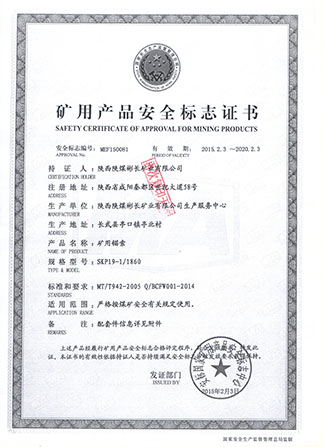

矿用锚杆(图2)矿用锚杆(图3)

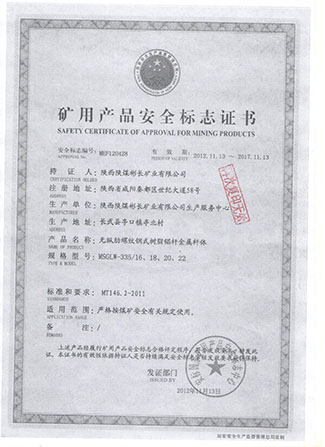

矿用锚杆(图4)


锚杆按照直径来分类,一般最常用的有:16mm,18mm,20mm,22mm;锚杆杆体能实现与锚孔直径、树脂药巻直径的最佳匹配,具有锚力强、延伸率高、安全可靠、优质低耗、使用方便等特点。锚杆材质说明:高强度锚杆原材料采用延伸率不低于15%,屈服强度不低335MPa,破断强度不低于490MPa,材质为20MnSi的钢材经热扎而成,抗压分别为20吨至50吨, Φ18至 Φ22的杆体直线度公差≤2mm/m, Φ16的杆体直线公差小于4mm/m。杆体尾部螺线承载力应不小于杆体母材破断力的75% .

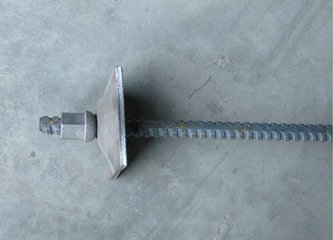

矿用锚杆(图5)


锚杆安装使用方法

锚杆一般适用于矿山巷道、桥梁隧道、轨道护坡等的加强支护,一般锚杆孔是利用锚杆钻机来钻孔,然后放上适当的锚固剂(树脂药卷),然后利用锚杆钻机等工具将锚杆钻进锚杆孔

对锚固剂进行搅拌锚固,然后再利用锚杆钻机等工具对其进行螺母安装;


也可以拼接配套使用:锚网(如下图)
矿用锚杆(图6)



矿用锚杆(图7)

锚杆技术参数

强度规格Φ16 屈服强度(MPa)≥335 抗拉强度(MPa)≥490 延伸度(%)≥16 破断载荷(KN/M)≥100 理论质量(KG/M)1.58

强度规格Φ18 屈服强度(MPa)≥335 抗拉强度(MPa)≥490

延伸度(%)≥16 破断载荷(KN/M)≥126 理论质量(KG/M)2.00
      强度规格Φ20 屈服强度(MPa)≥335 抗拉强度(MPa)≥490 延伸度(%)≥16 破断载荷(KN/M)≥156 理论质量(KG/M)2.47
      强度规格Φ22 屈服强度(MPa)≥335 抗拉强度(MPa)≥490 延伸度(%)≥16 破断载荷(KN/M)≥189 理论质量(KG/M)2.98

                                                                                                                                                                          矿用锚杆(图8)



矿用锚杆(图9)

锚杆适用条件

1、依据设计要求确定锚杆孔位,用凿眼机、锚杆钻机或煤电钻打眼,深度比锚杆长度短80-100mm。

2、用压风管伸入眼底,通过压缩空气,将孔内的岩粉吹净。
      3、钻孔直径要求比锚杆直径大6-12mm。
      4、用锚杆将药卷送入眼底,启动搅拌装置进行搅拌,按树脂锚固定剂

要求严格控制搅拌时间。
       5、达到固化时间后,套上托盘、拧紧螺母。
